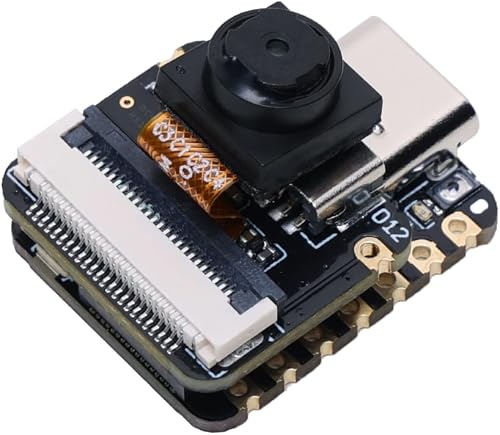

Aparato Comprado La placa con cámara Seeed Studio XIAO ESP32S3 Sense El cerebro: WiFi, cámara y cargador de batería en 21 × 17,5 mm. El firmware está escrito para ella. ESP32-S3cámara OV26408 MB PSRAM Ojo: que ponga «Sense» (la que trae cámara). La «presoldado» de 52 € no hace falta. 29,90 €4,3 ★ · 358 opiniones Comprar Ya la he comprado

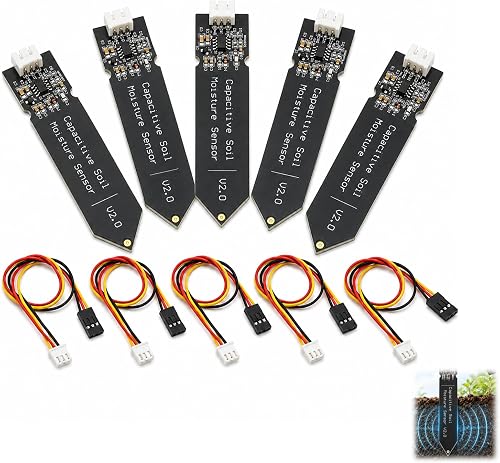

Aparato Comprado El sensor de tierra Sensor de humedad capacitivo v1.2 · pack de 5 La pala negra que se clava en la maceta y dice si la tierra está seca o encharcada. No se oxida. analógico3,3–5,5 Vcable incluido Al recibirlo: el chip pequeño debe poner TLC555. Si pone NE555, usa otro del pack. 8,99 €5 unidades · sin opiniones aún Comprar ¿Prefieres uno con opiniones? Aideepen, 11,99 € (3,9 ★ · 147) Ya lo he comprado

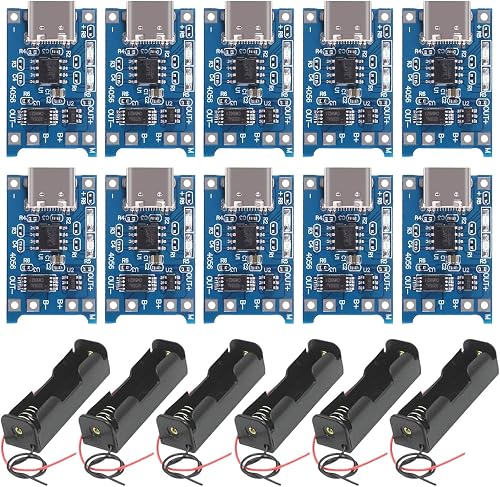

Aparato Comprado El cargador TP4056 USB-C con protección · pack GTIWUNG La plaquita azul: carga la batería con lo que da el panel y corta si se vacía del todo. Vienen 10 y 6 portapilas de regalo. 1 Aentrada 4,35–6 VUSB-C Al montarlo: tras conectar la batería, enchúfale un cargador USB-C un momento para activarlo. 8,99 €4,5 ★ · 556 opiniones Comprar Ya lo he comprado

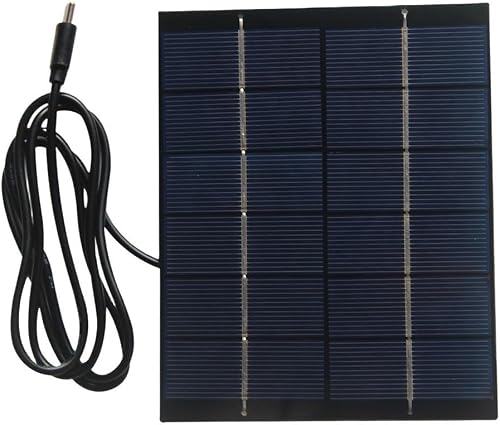

Aparato Comprado El panel solar Panel 6 V 2 W con salida USB-C Recarga la batería cada día. Se enchufa directo al cargador: sin soldar y sin diodo. Es lo único que va al sol. 136 × 110 mm0–330 mAcable 1 m Colócalo mirando al sur e inclinado unos 40°. 14,17 €sin opiniones aún Comprar Ya lo he comprado

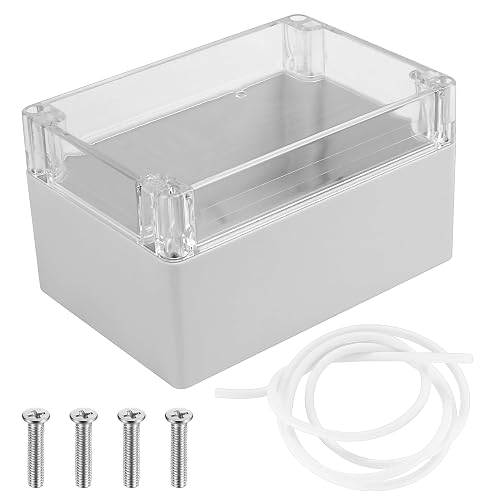

Aparato Comprado La caja Caja estanca IP65 con tapa transparente Guarda la placa, la batería y el cargador de la lluvia. La cámara ve la planta a través de la tapa. IP65ABS158 × 90 × 60 mm Elige el tamaño 158 × 90 × 60 mm en el desplegable: sale primero el de 160 × 110 × 90. 10,81 €4,7 ★ · 225 opiniones Comprar Ya la he comprado
Li-ion 3,7 V 800 mAh Gratis Sacada La batería del vaper BOU Tetra · Li-ion 3,7 V · 800 mAh (dato de BOU) Sirve. El aparato gasta unos 80 mAh al día, así que con el panel cargándola tienes unos 10 días de reserva sin sol. El cargador la trata igual que una 18650. Antes de abrirlo, comprueba que el vaper aún carga y que se enciende la pantalla. Ábrelo con guantes (el líquido con nicotina irrita la piel), haciendo palanca por las juntas. No claves nada hacia dentro: una batería pinchada o doblada puede arder. Corta los cables de uno en uno, cerca de la placa del vaper, y tapa cada punta con cinta aislante al momento. Si cortas los dos a la vez, haces cortocircuito. Mídela con el multímetro en 20 V DC: entre 3,0 y 4,2 V está bien. Por debajo de 2,5 V, no la uses. Lo que sobre del vaper, al punto limpio. Nunca a la basura normal. No la uses si está hinchada, abollada o pinchada, huele a disolvente o se calienta sola. Va al punto limpio. Si sale mal: en una tienda de vapeo te venden una 18650 Samsung 30Q o Molicel P28A por 5–8 €, y va en los portapilas del pack del cargador. En Amazon casi todas las 18650 son genéricas con capacidad falsa. Ya la he sacado y medido

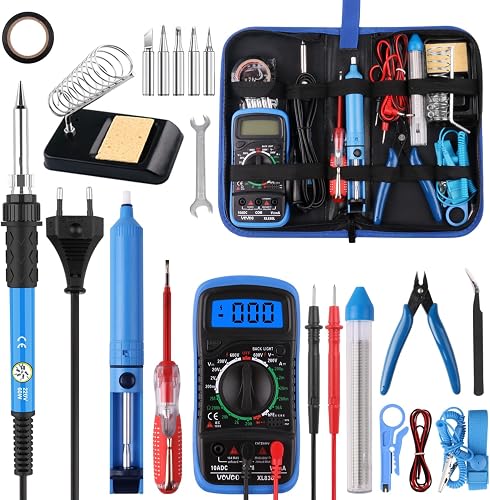

Herramienta Comprado Soldador y multímetro Kit de soldadura 24 en 1 con multímetro El soldador, para la batería y los pines de la placa. El multímetro, para medir la batería del vaper antes de usarla. 60 W200–450 °Cestaño · alicates · cinta Falta la pila: el multímetro no la trae. Suele ser de 9 V; cómprala en el súper. 25,99 €4,4 ★ · 788 opiniones Comprar Ya lo he comprado

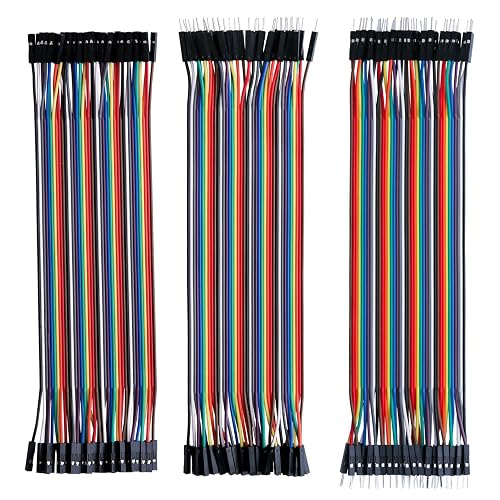

Herramienta Comprado Los cables de colores Cables dupont ELEGOO · 120 unidades Para probarlo todo en la mesa antes de soldar. Cortados, sirven de cable para unir batería, cargador y placa. 20 cmM-M · M-H · H-H 9,99 €4,7 ★ · 1179 opiniones Comprar Ya los he comprado

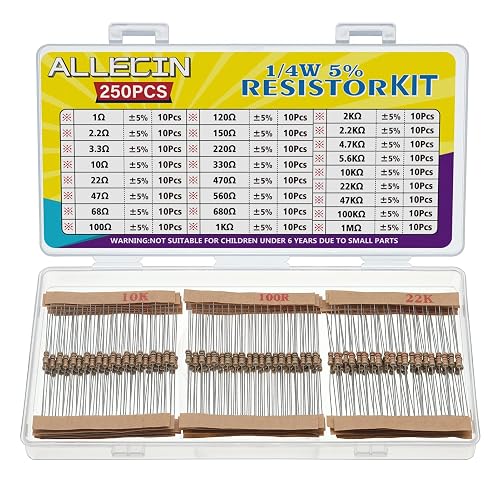

Herramienta Comprado Las resistencias Kit ALLECIN · 25 valores · 250 piezas Hacen falta dos de 100 kΩ para que el aparato sepa cuánta batería queda y te avise antes de que se agote. 1/4 Wincluye 100 kΩ 8,99 €4,6 ★ · 1099 opiniones Comprar Ya las he comprado

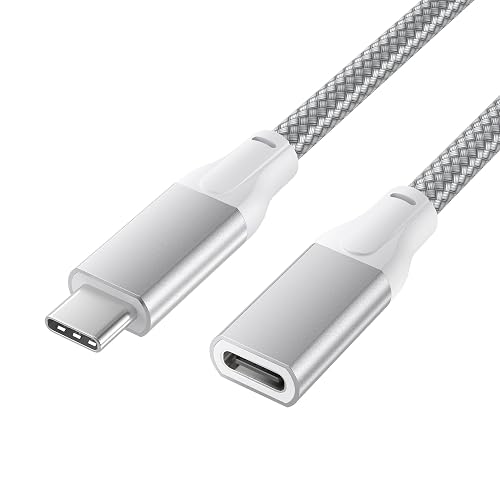

Si hace falta Comprado El alargador Basesailor USB-C macho-hembra · 2 m Si el metro de cable del panel no llega desde el sitio al sol hasta la caja a la sombra. 9,99 €4,5 ★ · 824 opiniones Comprar Ya lo he comprado
01 El servidor en el móvil viejoSe puede hacer hoy, antes de que llegue nada. ≈ 30 min Crea el bot. En Telegram, abre @BotFather, mándale /newbot, ponle un nombre y un usuario acabado en bot. Te da un token del estilo 123456789:ABC…: guárdalo. Instala Termux. En el móvil viejo, instala F-Droid (f-droid.org) y desde ahí Termux. La versión de Google Play está abandonada. Abre Termux y escribe: pkg update && pkg install pythonCopiar Pasa el programa al móvil. Conéctalo al ordenador por USB y copia la carpeta servidor en la carpeta Download del móvil. Luego, en Termux: termux-setup-storageCopiar cp -r ~/storage/downloads/servidor ~/mentaCopiar Pon el token. Abre la configuración y pega el token en la línea token =. La ciudad ya está puesta: Crevillente. Guarda con Ctrl+O y sal con Ctrl+X (la tecla CTRL está en la barra de arriba del teclado de Termux). cd ~/menta && nano config.iniCopiar Arráncalo. Saldrá una línea como SERVIDOR = "http://192.168.1.50:8765": apúntala, la necesitas en la fase 3. termux-wake-lock && python menta.pyCopiar Pruébalo. Manda /start a tu bot y luego /estado. Te tiene que contestar con el tiempo de Crevillente para las próximas 24 horas. Para que no se pare: deja el móvil enchufado; en Ajustes › Aplicaciones › Termux › Batería, ponlo «sin restricciones»; y en el router, reserva la IP del móvil para que no cambie.
El esquema: qué va a cada sitioTenlo a mano en las fases 2 y 4. USB-C arriba · vista de frente ESP32-S3 antena D0 D1 D2 D3 D4 D5 D6 5V GND 3V3 D10 D9 D8 D7 Por detrás: pads BAT− (junto al USB) y BAT+ D0← cable AOUT del sensor (la medida) D1→ cable VCC del sensor (lo enciende solo al medir) D3← centro del divisor de dos resistencias de 100 kΩ GND← cable GND del sensor y la otra pata del divisor BAT+pad de atrás, el más lejos del USB ← OUT+ del TP4056 (cable rojo) BAT−pad de atrás, el más cerca del USB ← OUT− del TP4056 (cable negro) Y en la plaquita azul (TP4056): USB-C ← cable del panel solar B+ / B− ← batería del vaper (rojo / negro) OUT+ / OUT− → a los pads BAT+ / BAT− del XIAO El divisor, paso a paso: junta una pata de cada resistencia y suéldalas entre sí: ese es el centro, y de ahí sale un cable a D3. La otra pata de una resistencia va a OUT+ del TP4056 (junto al cable rojo). La otra pata de la segunda, al GND del XIAO (junto al cable del sensor). Tapa todo con cinta aislante.
02 La placa, en la mesaAntena, cables de batería, cámara y sensor. ≈ 45 min Necesitas: La antena. Es la pegatina con un cablecito. Su conector va al circulito dorado de la esquina de abajo a la izquierda de la placa: encaja primero un lado y aprieta el otro hasta notar el clic. Sin antena, el WiFi casi no llega. Los cables de batería, antes que nada. Corta un cable dupont rojo y uno negro (unos 15 cm) y pela 3 mm de cada punta. Por la parte de atrás del XIAO hay dos pads de batería: suelda el negro al BAT− (el más cerca del USB) y el rojo al BAT+. Hazlo antes de poner la placa de la cámara, que luego los tapa. Saca los cables por un lado. La placa de la cámara. Si la cámara viene suelta, encájala en su conector de la placa pequeña (la «Sense») hasta el clic. Después, alinea la placa Sense con el conector de la parte de atrás del XIAO y aprieta hasta el clic. Para quitarla, se desliza de lado: nunca hagas palanca hacia arriba. El sensor. Su cable tiene tres hilos; mira las letras impresas en el sensor para saber cuál es cuál. Corta los conectores del lado que no va al sensor, pela 3 mm y suelda: AOUT → D0, VCC → D1, GND → GND. Si nunca has soldado: pon el soldador a unos 350 °C y limpia la punta en la esponja húmeda. Apoya la punta tocando a la vez el pad y el cable durante 2–3 segundos, acerca el estaño a esa unión (no a la punta) y retira. Si queda brillante y en forma de montañita, está bien. Practica antes con dos cables dupont sueltos.
03 Programar y calibrarPor USB desde el ordenador, todavía sin batería. ≈ 30 min Arduino IDE. Instala Arduino IDE 2 (arduino.cc). En Herramientas › Placa › Gestor de placas, busca esp32 de Espressif Systems e instálalo. Tus datos. Abre firmware/menta/menta.ino y rellena arriba WIFI_SSID, WIFI_CLAVE y SERVIDOR (la dirección que apuntaste en la fase 1). El WiFi tiene que ser de 2,4 GHz. Súbelo. Herramientas › Placa: XIAO_ESP32S3. Herramientas › PSRAM: OPI PSRAM (sin esto la cámara no va). Conecta el XIAO por USB-C y pulsa Subir. Si no lo detecta: desenchúfalo, mantén pulsado el botón B (BOOT), enchúfalo y suelta. Calibra el sensor. Con el sensor al aire, pulsa el botón R (RESET) del XIAO: manda una lectura al momento. Manda /estado al bot y apunta el número de «lectura». Mete el sensor en un vaso de agua, solo hasta la línea blanca, pulsa R otra vez y apunta el nuevo número. Guarda la calibración. En config.ini del móvil, pon el primer número en suelo_seco y el segundo en suelo_mojado. Para el servidor con Ctrl+C y vuelve a lanzar python menta.py. Prueba la cámara. En config.ini, pon en fotos_horas la hora actual (por ejemplo 18), reinicia el servidor, pulsa R y manda /foto al bot. Después deja fotos_horas = 9,13,17. Normal: mientras está por USB sin batería, una lucecita roja del XIAO puede parpadear. Es el cargador buscando batería.
04 La batería, con cuidadoLo único del montaje con riesgo. Sin prisa. ≈ 30 min Necesitas:batería del vaper Saca la batería del vaper siguiendo los pasos de la ficha naranja de arriba, y mídela con el multímetro en 20 V DC: tiene que dar entre 3,0 y 4,2 V. Desenchufa el USB del XIAO. A partir de aquí, nada conectado al ordenador. Del XIAO al TP4056. Suelda el cable rojo que sale del BAT+ al pad OUT+ del TP4056, y el negro del BAT− al OUT−. El divisor. Suelda las dos resistencias de 100 kΩ como explica el esquema: centro a D3, un extremo a OUT+ y el otro al GND del XIAO. Las de 100 kΩ llevan las rayas marrón, negro y amarillo. La batería, lo último. Destapa solo el cable rojo y suéldalo a B+. Después destapa el negro y suéldalo a B−. Suelda siempre a los cables, nunca sobre el cuerpo de la batería. Actívalo. Enchufa un cargador de móvil al USB-C del TP4056 un momento: se enciende la luz roja (cargando) y el XIAO arranca. En /estado ya aparece la batería en voltios. Si algo se calienta, echa humo o huele raro, desenchufa el cargador y no toques la batería hasta que se enfríe. Nunca dejes que se toquen los cables rojo y negro.
05 La caja y la macetaCerrarlo todo y ponerlo en su sitio. ≈ 30 min Necesitas:cola caliente o cinta de doble cara · silicona · gel de sílice Dos agujeros pequeños en un lateral de la caja, con un taladro o un cúter: uno para el cable del sensor y otro para el cable USB-C del panel. Pasa los cables y sella los huecos con silicona. Fija todo dentro. Pega el XIAO con la cámara mirando a través de la tapa transparente. Pega también la batería y el TP4056, con su USB-C cerca del agujero del panel, para que nada se mueva. Mete un sobrecito de gel de sílice (los de las cajas de zapatos) contra la condensación. El sensor, a la tierra. Tapa la electrónica de la parte de arriba del sensor con cinta aislante o un par de capas de esmalte de uñas, porque se moja al regar. Clávalo hasta la línea blanca, nunca más hondo. Cada cosa en su sitio. La caja a la sombra, a 20–40 cm de la menta, con la tapa hacia la planta. El panel al sol, mirando al sur e inclinado unos 40°. Enchufa el cable del panel al USB-C del TP4056. Comprueba. Manda /estado: tiene que salir la tierra, la batería y el tiempo. A partir de las 13:00 te llega la foto del día. Si algo falla: casi siempre es el WiFi (que sea de 2,4 GHz y llegue hasta la maceta) o que ha cambiado la IP del móvil. Lo tienes detallado en el apartado «Si algo falla» del README.
